В «сердечной» системе современного электрооборудования медный провод с полиимидной (ПИ) изоляцией подобен «кровеносному сосуду», отвечающему за передачу мощности и сигналов, и его производительность напрямую влияет на качество и эффективность электрооборудования. Традиционный медный провод с ПИ-изоляцией обладает превосходной устойчивостью к высоким температурам, электроизоляцией и другими свойствами, но все еще существует множество проблем, таких как высокие затраты на использование и обслуживание, плохая износостойкость и ограниченное применение в определенных конкретных сценариях. Ввиду недостатков традиционного медного провода с ПИ-изоляцией, кабели TST глубоко исследуют потенциальные преимущества полиимида, высокопроизводительного полимерного материала, и используют совершенно другой производственный процесс для максимизации его производительности. Инновационно запущенный экструдированный плоский медный провод с полиимидной изоляцией можно назвать королем экономической эффективности в отрасли электромагнитных проводов, сокрушая традиционный медный провод с ПИ-изоляцией во всех аспектах. Сегодня TST CABLES подробно объяснит——
TST CABLES экструдированный медный плоский провод PI
Эффективность производства и прочность на сжатие
Экструзия расплава: экструдированный медный плоский провод PI расплавляется смолой PI при высокой температуре и напрямую покрывает медный проводник через шнековый экструдер для формирования плотной структуры на молекулярном уровне.
Отсутствие расслоения интерфейса: изоляционный слой и проводник бесшовно соединены, что устраняет микровоздушный зазор, вызванный межслойным соединением в типе обмотки (воздушный зазор склонен вызывать частичный разряд).
Эффективность производства: используется полностью автоматизированный режим непрерывного производства, а скорость производства может достигать 10-50 м/мин. Это позволяет добиться высококачественного крупномасштабного массового производства.

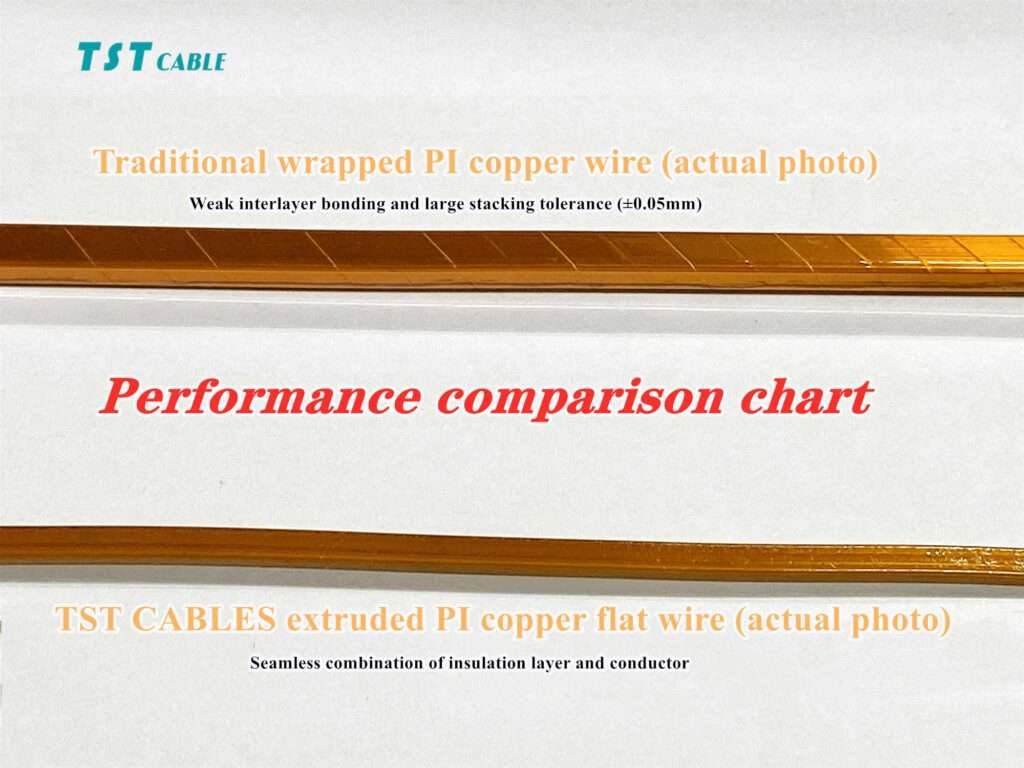

Традиционная обмотка медного провода PI
Укладка пленки: пленка PI наматывается на поверхность проводника в несколько слоев, и пленка скрепляется высокотемпературным спеканием (300 ℃+).
Риск интерфейса: сила межслойного сцепления слабая, допуск на укладку большой (±0,05 мм), а расслоение или летучие остатки склонны возникать при высоких температурах.
Эффективность производства: в процессе производства обернутого медного провода PI требуется ручная замена катушки и регулировка скорости перекрытия, а скорость производства составляет около 10-15 м/мин. Эффективность производства и качество продукции в значительной степени зависят от человеческого фактора.
Экструдированный медный плоский провод TST CABLES с ПИ-изоляцией обладает лучшими характеристиками по всем параметрам.
Сверхтонкая изоляция и высокая плотность мощности
Толщина слоя изоляции экструдированного медного провода PI может составлять 0,08 мм или менее, в то время как минимальная толщина обернутого типа составляет 0,20 мм. При той же площади поперечного сечения коэффициент проводника экструдированного медного провода PI увеличивается на 30%-40%, что значительно улучшает плотность мощности двигателя, снижает сопротивление и повышение температуры. Кроме того, его низкие характеристики диэлектрических потерь (tanδ<0,02%) позволяют эффективно снижать высокочастотные потери и адаптироваться к высоковольтным системам 800 В.
Более стабильная работа
Однородная и плотная структура изоляции позволяет экструдированному PI-проводу хорошо работать в условиях высокой частоты, высокого напряжения или высокой вибрации. Такая структура значительно снижает риск частичного разряда и обеспечивает стабильность электрических характеристик. Будь то внутри высокоскоростного двигателя или в среде с сильными электромагнитными помехами, экструдированный PI-медный провод может надежно передавать электроэнергию и сигналы.
Короностойкость и стойкость к старению
Благодаря внедрению наноразмерных наполнителей (таких как Al₂O₃, SiO₂) в матрицу PI значение PDIV (напряжение инициирования короны) экструдированной медной проволоки PI достигает 1500 В и более, а срок службы короностойкости превышает 1000 часов, в то время как у обернутого типа он обычно составляет менее 500 часов. Его непрерывная структура без отверстий может оставаться стабильной при высоких температурах (380 ℃), а скорость затухания PDIV составляет менее 5%, в то время как затухание обернутого типа после старения при высоких температурах превышает 20%. Напротив, экструдированная медная проволока PI может работать в течение длительного времени, при высокой нагрузке и высокой стабильности.
Высокая прочность на сжатие
Изоляционный слой экструдированного медного провода PI плотный и не имеет воздушных зазоров, что делает его пробивное напряжение примерно на 15-25% выше, чем у обернутого типа. Эта высокая прочность на сжатие делает его особенно подходящим для использования в высоковольтных инверторах, высокоскоростных тяговых двигателях и других сценариях с чрезвычайно высокими требованиями к давлению, и может эффективно гарантировать безопасную работу оборудования.
Механическая надежность
Прочность на разрыв экструдированного медного провода PI составляет более 350 МПа, тогда как у обернутого типа она составляет около 200 МПа. После растяжения на 25% экструдированный медный провод PI не трескается и может хорошо адаптироваться к высокочастотной вибрационной среде двигателя. Кроме того, его радиус изгиба может достигать 3-кратного размера проводника, тогда как для обернутого типа обычно требуется более 6-кратного размера, что делает экструдированный медный провод PI более подходящим для компактных обмоток двигателей, чтобы удовлетворить потребности в разработке миниатюризации и облегчении современного электрооборудования.
Лучшая адгезия изоляции
Изоляционный слой, сформированный под большим давлением, обеспечивает прочное соединение экструдированного медного провода PI. Даже если скручивание или изгибание приводит к большой деформации, его изоляционные характеристики не будут затронуты. Эта превосходная адгезия изоляции гарантирует, что медный провод может по-прежнему сохранять хорошие изоляционные характеристики в условиях сложных механических напряжений.
Гладкая поверхность и устойчивость к царапинам
Плотность изоляционного слоя экструдированного медного провода PI выше, поверхность более гладкая, а устойчивость к царапинам и ударам улучшена на 30-50%. Эта особенность позволяет ему эффективно противостоять внешнему трению и ударам в условиях вибрации, таких как автомобили, высокоскоростные железные дороги и аэрокосмическая промышленность, а также продлевает срок его службы.
Широкий диапазон температурной адаптации
Диапазон рабочих температур экструдированного медного провода PI составляет -269℃~380℃, в то время как обернутый тип в основном составляет -250℃~260℃. Такая широкая температурная адаптивность позволяет экструдированному медному проводу PI соответствовать потребностям специальных областей, таких как аэрокосмическое холодильное оборудование сверхнизких температур.
Лучшая экологическая адаптивность
Плотная структура слоя изоляции позволяет экструдированному медному проводу PI более эффективно противостоять загрязнению маслом и кислотной и щелочной коррозии. В суровых условиях, таких как химикаты и корабли, его срок службы может быть продлен примерно на 20%. Кроме того, поскольку между слоями обмотки не происходит испарения остатков, он также подходит для случаев с чрезвычайно высокими требованиями к экологической чистоте, таких как производство полупроводников и вакуумные среды космических аппаратов.
Чистый и экологически чистый
Экструдированный медный провод PI имеет единый материал и высокую чистоту. Никаких других вредных веществ не будет производиться ни в процессе производства, ни в сценарии использования, и он очень экологичен. Однако из-за наличия материалов клеевого слоя обернутый тип не может соответствовать требованиям использования в некоторых особых случаях со строгими требованиями по охране окружающей среды.
Разница между «победителями и проигравшими» в сценариях применения высокого класса
Новые энергетические транспортные средства: «сердце» высоковольтных систем 800 В
В области новых энергетических транспортных средств с постепенной популяризацией высоковольтных систем 800 В экструдированная медная проволока PI стала предпочтительным материалом для высоковольтных приводных двигателей 800 В. Она может удовлетворить потребности в высоком импульсном напряжении (1500 В) и компактном пространстве, обеспечивая надежную гарантию эффективной работы новых энергетических транспортных средств. Обернутая медная проволока PI подходит только для маломощных двигателей или в качестве резервного решения и постепенно оттесняется на второй план в основных приложениях. (>1500V)
Авиация и космонавтика: «Эксперт по выживанию» в экстремальных условиях
Требования к эксплуатационным характеристикам материалов в аэрокосмической отрасли чрезвычайно высоки. Сверхтонкая изоляция и радиационная стойкость экструдированного медного провода PI делают его незаменимым в этой области. Он может адаптироваться к среде жидкого гелия -269℃ и соответствовать рабочим требованиям аэрокосмического оборудования в экстремальных условиях. Обернутый медный провод PI в основном используется во вспомогательных цепях, требующих многослойной защиты, и выполняет относительно небольшие задачи.
Промышленный инвертор: «король долговечности» при высоких частотах
В промышленных инверторах экструдированный медный провод PI имеет стабильное сопротивление короне при высокочастотном приводе IGBT, что может значительно снизить расходы на эксплуатацию и обслуживание. Обернутый медный провод PI больше подходит для кратковременных перегрузок, но есть определенный разрыв по сравнению с экструдированным медным проводом PI с точки зрения долгосрочной стабильной работы.
Специальный трансформер: «универсальный игрок» в экстремальных условиях
Для специальных трансформаторов экструдированный медный провод PI достигает высокой плотности мощности благодаря своей сверхтонкой изоляции и может адаптироваться к экстремальным условиям, таким как судно и плато. Обернутый медный провод PI подходит только для обычных обмоток обычных масляных трансформаторов, и его трудно удовлетворить требованиям в особых сценариях применения.
Сравнение затрат по долгосрочной ценности
Экономическая ценность
Первоначальная стоимость экструдированного типа всего на 20%-30% выше, чем у обернутого типа, но его срок службы на 2-5 лет больше, чем у обернутого типа. Обернутый тип требует регулярного осмотра и частичной замены в течение срока службы, в то время как экструдированный тип не требует обслуживания в течение 10 лет. В течение срока службы электромагнитного провода средняя стоимость экструдированного типа намного ниже, чем у обернутого типа.
Экологические преимущества
С точки зрения потребления энергии при производстве экструдированной медной проволоки PI используется непрерывный процесс с низким потреблением энергии, и в процессе производства отсутствуют выхлопные газы или выбросы отходов, что позволяет добиться зеленого и экологически чистого производства. Обернутая медная проволока PI использует прерывистую обмотку и требует высокотемпературного спекания, что требует высокого потребления энергии. Степень ее защиты окружающей среды также зависит от состава материала адгезивного слоя, и она относительно невыгодна с точки зрения защиты окружающей среды.
Подводя итог, можно сказать, что экструдированная полиимидная медная плоская проволока имеет свои существенные преимущества в сверхтонкой изоляции, высокой надежности и широком диапазоне температур. Она незаменима в области высококлассного оборудования (например, новые энергетические транспортные средства, высокоскоростные железные дороги и аэрокосмическая промышленность) и является основной движущей силой для продвижения модернизации электротехнических технологий. Обернутая медная проволока PI занимает определенную долю рынка на рынках среднего и низкого уровня, а также в специальных сценариях ремонта, полагаясь на свое ценовое преимущество. С ростом популярности высоковольтных систем 800 В и широкозонных полупроводников ожидается, что оригинальная технология экструзии кабелей TST продолжит доминировать на рынке высококачественных электромагнитных проводов и внесет новые изменения в развитие электротехнической промышленности.
Если вы хотите узнать об инновационном продукте кабелей TST «плоский медный провод с экструдированной полиимидной изоляцией», отсканируйте QR-код ниже и добавьте «официальная служба поддержки клиентов TST Cables», чтобы получить информацию о новых продуктах и расценки!
